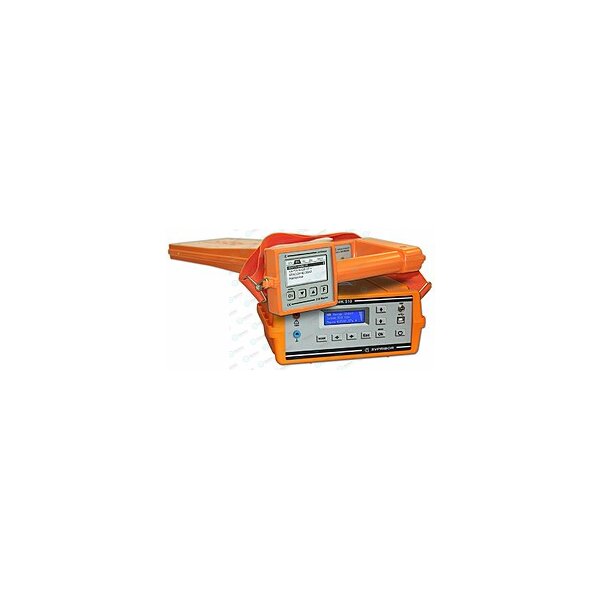

Трассо-дефектоискатель ПОИСК 510 MASTER является приемником сигнала, излучаемого подземной трассой. Работа может осуществляться в активном (при подключении генератора МК 510) и в пассивном режиме.
В активном режиме устройство работает на частотах 273 Гц, 2 187,5 Гц, 6 562,5 Гц, 26 250 Гц., а в пассивном режиме используется для контроля излучаемых частот в полосе от 10 до 26 000 Гц, а также для трассировки силовых кабельных линий с током промышленной частоты – 50 Гц.
Поиск трассы осуществляется по изображению на дисплее и звуковым способом (с помощью наушников и встроенного излучателя).
Характеристики приемника:
Активные частоты: 273,5 ± 1 Гц, 2187,5 ± 1 Гц, 6562,5 ± 3 Гц, 26 250 ± 12 Гц;
Частоты, задаваемые пользователем: 200 - 26 000 Гц;
Полоса пропускания по уровню –3 дБ: для частоты 26 250 Гц - 150 Гц, для частоты 6562,5 Гц - 45 Гц, для частоты 2187,5 Гц - 15 Гц, для частоты 273,5 Гц - 2,5 Гц;
Максимально определяемая глубина залегания трассы: 6 м;
Точность измерения глубины: ±5% + 0,1 м.
