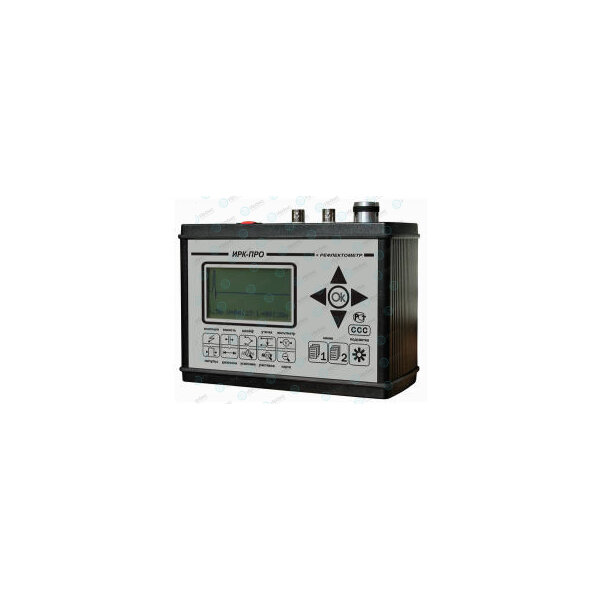

Устройство объединяет в себе импульсный рефлектометр и измерительный мост.
Применяется для: определения расстояния до участка с пониженным сопротивлением изоляции кабеля, определения места обрыва, измерения сопротивления изоляции, сопротивления жил, электрической емкости всех типов кабелей.
Характеристки рефлектометра:
Диапазоны измеряемых расстояний при коэффициенте укорочения 1,5: 32, 64, 128, 256, 512, 1024, 2048, 5120, 10240, 20480, 30720
Максимальная погрешность определения расстояния: 1%
Перекрываемое затухание: не менее 80 дБ
Амплитуда зондирующего импульса: не менее 10 В
Длительность зондирующего импульса: 10÷30000 нс
Выходное сопротивление: 27÷400 Ом
Диапазон установки коэффициента укорочения: 1÷7.
Характеристики моста:
диапазон измерения сопротивления изоляции: 1 кОм - 10 ГОм;
диапазон электрической емкости: 0,1 - 2000 нФ;
диапазон измерения сопротивления жил: 0 - 70 Ом;
испытательное напряжение: 400 В, 24 В;
диапазон измерения напряжения: 0 - 300 В;
потребляемая мощность не более: 5 Вт.
