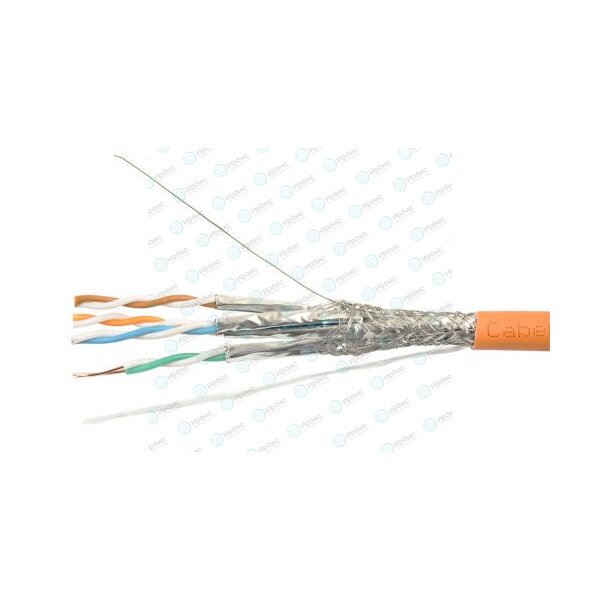

Конструкция кабеля
SF/UTP
Среда эксплуатации
внутри помещений (indoor)
Общий экран
алюминизированная полиэстерная пленка и оплетка из медных луженых проволок
Температура эксплуатации
от -40 до +75 °C
Материал внешней оболочки
LSZH (малодымный безгалогенный компаунд)
Конструкция проводников
однопроволочная (solid)
Номинальный диаметр проводника
0,51 мм
Сечение проводника
0,205 кв. мм
Материал проводников кабеля
медь электролитическая отожженная (BC)
Изоляция проводников
полиэтилен высокой плотности (HDPE)
Диаметр проводника в изоляции
0.9 мм
Предельное отклонение по диаметру проводника в изоляции
0,02 мм
Материал дренажного провода
медь луженая (TC)
Диаметр дренажного провода
0.45 мм
Допустимое растягивающее усилие (эксплуатация)
92 Н
Допустимое растягивающее усилие (монтаж)
110 Н
Минимальный радиус изгиба
8 / 4 наружных диаметров (монтаж/экспл.)
Температура хранения, °С
-40 °C ... +60 °C
Предельное отклонение по внешнему диаметру
0,2 мм
Длина кабеля в упаковке
305 м
Диапазон частот
1-100 МГц
Волновое сопротивление (при 100 МГц)
100 ±15 Ом
Электр. сопротивление жилы (при 20 °С), не более
93,8 Ом/км
Омическая асимметрия жил в паре (макс.)
5 %
Сопротивление изоляции жил (мин.)
5 ГОм·км
Испытательное напряжение (пост. ток)
700 В/1 мин
Электрическая емкость рабочей пары (макс.)
56 пФ/м
Емкостная ассиметрия на частоте 1 кГц (макс.)
1,2 пФ/м
Скорость распространения сигнала (мин.)
66 %
Асимметрия задержки сигнала (макс.)
35 нс/100 м
Конструкция дренажного провода
однопроволочная (solid)
Гарантия компонентная
15 лет
Гарантия системная
25 лет
Площадь проволочного покрытия (экрана)
65 %
