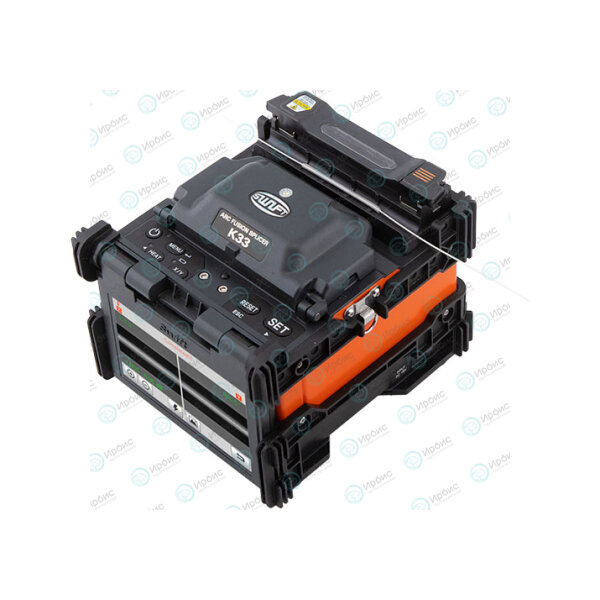

Сварочный аппарат IL-K33, Ilsintech

Длина зачистки волокна: 5 - 16 мм (для ОВ 250 мкм); 8 - 16 мм (для ОВ 900 мкм)

Камеры: 2 камеры типа CMOS

Производитель (УНИК.): Ilsintech

Ресурс электродов: более 18 000 сварных соединений

Способ выравнивания волокон: По сердцевине (IPAAS)

Вес сварочного аппарата, кг: 2

Код товара:
Артикул производителя: IL-K33
По запросу
Количество:
Под заказ
Общая стоимость

Купить в один клик

Доставка транспортной компанией или самовывоз со склада любого филиала

ILSINTECH SWIFT K33 – аппарат для сварки оптических волокон. Он обладает высокими техническими характеристиками и рекомендован для использования на оптической магистрали и сети доступа. Особенности: - повышенный ресурс электродов: 18 000 сварных соединений - повышенный ресурс лезвия скалывателя: 50 000 сколов - снабжен двумя печами для термоусадки КДЗС - поддержка обслуживания через Internet - обновление ПО через компьютер - высокая точность сведения волокон по сердцевине (PAAS) - высокая скорость сварки (6 сек) и термоусадки (13 сек) - большая емкость аккумуляторной батареи 4700 мАч - автораспознавание типа волокна - автоматическая и ручная калибровка дуги разряда - цветной сенсорный дисплей 5,0” - возможность установки splice-on коннекторов (держатели коннекторов заказываются отдельно) - интуитивно понятное меню - защита от влаги, пыли и ударов - снабжен пассивным охлаждением и оптической системой прямой (непосредственной) просветки волокна.
Вес сварочного аппарата, кг
2
Длина зачистки волокна
5 - 16 мм (для ОВ 250 мкм); 8 - 16 мм (для ОВ 900 мкм)
Камеры
2 камеры типа CMOS
Производитель (УНИК.)
Ilsintech
Ресурс электродов
более 18 000 сварных соединений
Способ выравнивания волокон
По сердцевине (IPAAS)
Тип свариваемого волокна
SM(ITU-T G.652), MM(ITU-T G.651), DS(ITU-T G.653), NZDS(ITU-T G.655), ITU-T G.657 (А1,А2; SMF-28 ULT
Типичное время термоусадки
9 сек; 13 сек kdzs-60
Калибровка дуги
Автоматическая в режиме реального времени
Количество одновременно свариваемых волокон
1 пара
Вес (с батареями)
2.25 кг
Габаритные размеры
130(W) x158(L) x138 (H) мм (не включая защитные резиновые накладки)
Защита от падения
Да (на ровную твердую поверхность с высоты, не менее 76 см)
Защита от пыли
Да
Защита от дождя
Да
Потери на сварном соединении
SMF: 0.02dB, MMF: 0.01dB, DSF: 0.04dB, NZDSF: 0.04dB
Увеличение места сварки
Просмотр оси X/Y : 200X, MAX : 400X
Условия эксплуатации
Высота от 0 до 5000 м над уровнем моря; температура от -10 до +50˚C; влажность от 0 до 95% без конденсации, скорость ветра от 0 до 15 м/с
Условия хранения
Температура от -40 до +80˚C; влажность от 0 до 95% без конденсации. Температура длительного хранения с батареей от -20 до +30˚С
Защита
Защита от ветра (до 15 м/сек); защита от пыли; защита от влаги; удароустойчивый корпус
Автоматическое распознавание волокон
SM(ITU-T G.652), MM(ITU-T G.651), DS(ITU-T G.653), NZDS(ITU-T G.655), SM(ITU-T G.657 A2/B2), SM(ITU-T G.657 B3)
Диаметр оболочки свариваемых волокон
80 ~ 150 мкм
Диаметр буфферного покрытия свариваемых волокон
150 мкм ~ 3 мм
Количество программ сварки
300
Отражение от сварного соединения
> 60dB
Типичное время сварки
6 сек (Быстрый режим)
Определение ориентировочных потерь на соединении
доступно, по изображению с двух камер (по сердцевине, угловое смещение, деформирование волокна)
Функция внесения потерь на сварном соединении
Есть (диапазон 0 – 10 дБ, шаг 0.01 дБ)
Пямять результатов сварок
последние 20 000 результатов сохраняются во внутренней памяти. (изображений 20 000 результатов), слот для внешнего носителя SDHC
Тест на разрыв
от 1,96 до 2,25
Количество программ термоусадки
100
Допустимый размер используемой КДЗС
20 мм, 32 мм, 40 мм, 60 мм (волокно), или 28 мм, 32 мм (Коннектор)
Длина зачищенного волокна после скола
для волокна в оболочке 250 мкм: 5-16 мм¶для волокна в оболочке 900 мкм: 8-16 мм
Монитор
сенсорный цветной, 5,0”
Питание от сети
Адаптер 100~240V AC
Аккумуляторная батарея
Литий-Полимерная (DC 14.8В, 6000 мАч)
Дополнительное питание
Автомобильный прикуриватель (12В) – опция
Количество циклов сварка/термоусадка от заряда батареи
200 циклов
Порты
USB, WiFi
Контроль процесса сваривания
визуальный, и аппаратный, при тесте на разрыв – только визуальный
Фильтрация результатов сварок по факту наличия ошибок
при выгрузке результатов из аппарата на ПК
Защита монитора
сьемное прозрачное ударопрочное стекло с антибликовым покрытием
Автоматический поворот экрана
Ориентация экрана регулируется автоматически в соответствии с положением монитора¶Изображение волокна автоматически переворачивается в соответствии с положением монитора
Ресурс лезвия скалывателя
более 50 000 сколов (CI-01)
Количество зон нагревания
3
Тип матрицы
емкостная
Индикация заряда аккумулятора
на самой батарее и в меню сварочного аппарата
Габариты кейса для переноски
475(Д) х 285(Ш) х 225(В)
