Щиток заземления, ССД 120809-00006

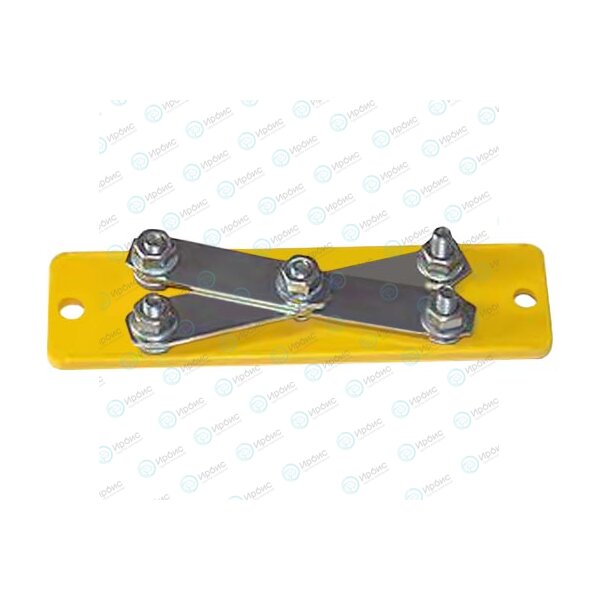

Предназначен для заземления брони кабелей связи при вводе их в здания АТС. Исполь-зуется как на электрических, так и на оптических кабелях связи. Представляет собой диэлектрическую пластину с отверстиями, в которые вставляются пять болтов с гайками и шайбами. Болты используются в качестве клемм. Решение о применении болтов в этом качестве принято для обеспечения отвода на заземление мак-симального возможного тока. Например, тока молнии, которая может попасть в кабель. К одному из болтов подключается провод, приходящий от контура заземления здания АТС. К остальным присоединяют провода от брони четырёх кабелей. Болты-клеммы соединяются стальными шинами. Наличие пяти клемм позволяет использовать щиток в качестве щитка КИП-2. Щиток заземления устанавливается на стенах или на металлоконструкциях помещений для ввода кабелей и других помещений АТС.
