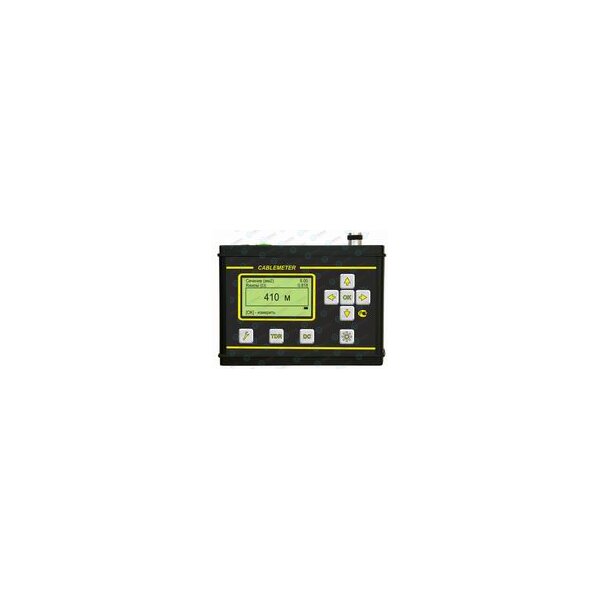

Данное устройство используется для измерения: длины кабеля, погонного сопротивления жилы кабеля, площади сечения токопроводящей жилы, скорости распространения электромагнитных волн вдоль кабеля, расстояния до локального изменения волнового сопротивления кабеля.
Характеристики:
DC метод:
Диапазон измерения сопротивления: 0 Ом – 2 000 Ом;
Разрешение по сопротивлению: 1 мкО;
Максимальный измерительный ток: не менее 1,5 А;
Компенсация термо-ЭДС: Автоматическое изменение направление тока в соответствии с ГОСТ 7229-76;
Погрешность измерения сопротивления: 0 ÷ 1 Ом - 0,3% + 1 младшая единица+5 мкОм, 1 ÷ 2 000 Ом - 0,1% + 1 младшая единица;
Диапазон измерения длины: 0 ÷ 10 000 м;
Погрешность измерения длины: (0,1 % + 1 младшая единица);
Сечение жилы: 0,001 – 490 мм2;
Погонное сопротивление: 0,0200 – 999,0 Ом/км;
TDR метод:
Диапазоны измеряемых расстояний при коэффициенте укорочения 1,5: 30, 60, 120, 250, 500, 1000, 2 000, 5 000, 10 000, 20 000, 30 000 м;
Диапазон установки коэффициента укорочения: 1÷7;
