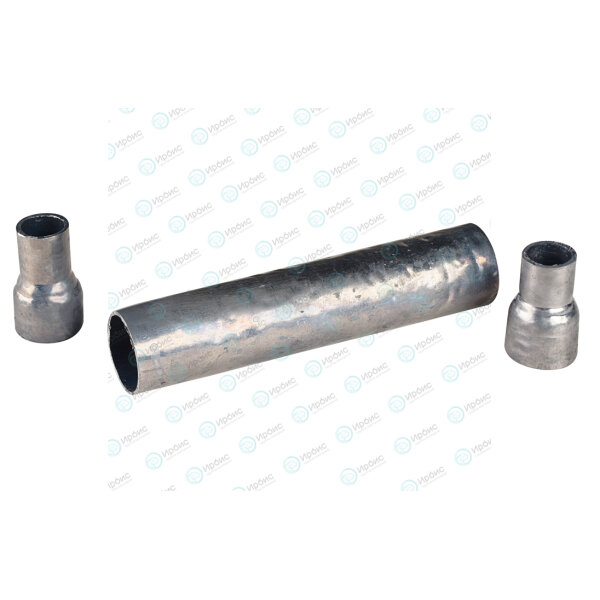

Муфта-труба свинцовая 45х270 мм с 2-мя конусами 25х43х25 мм, ССД 120127-00018

Предназначена для монтажа в качестве «стыковой» муфты на кабеле МКССтШп 4×4×1,2. В стыковых муфтах сростки жил по своим размерам (длинам и диаметрам) получаются значительно больше, чем в прямых муфтах. В стыковой муфте размещается сросток двух секций высокочастотного кабеля, в котором осуществляется концентрированное симметрирование; жилы соединяются по операторам скрещивания с включением контуров противосвязи; контуры противосвязи включаются по окончании сращивания всех жил; подключение контуров производится с помощью дополнительных проводов, припаянных к скруткам жил. Благодаря наличию свинцовых конусов внутренний объём муфты намного увеличивается. При монтаже кабелей МКССтШп конусы муфты припаивают к предварительно залуженным гофрированным стальным оболочкам сращиваемых кабелей. Залуживание стальных оболочек выполняют с применением паяльной пасты ПМКН-40. Примечание: Муфта типа “труба“ с конусами представляют собой всего лишь три свинцовых детали, муфту и два конуса.
