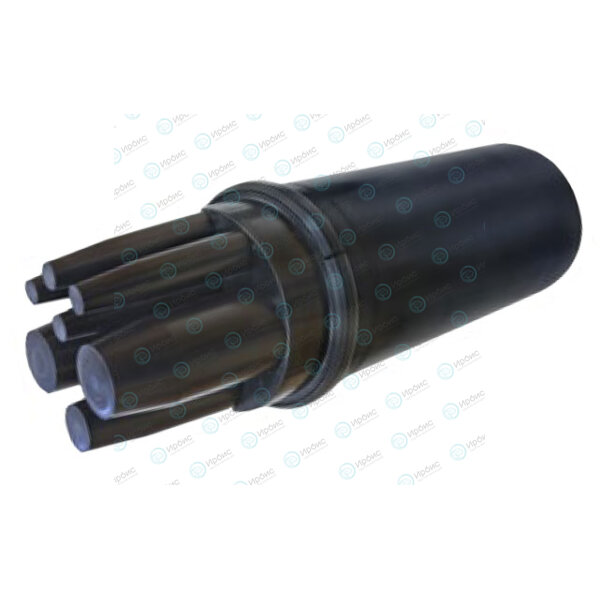

Муфта разветвительная МСБВБ-РТ-Пу-7 с водоблокирующим материалом, ССД 120205-00015

Предназначены для монтажа кабелей марок СБВБПу и СБМВБПу. Муфты были разработаны по техническому заданию ОАО «РЖД», прошли линейные испытания и рекомендованы к постановке на серийное производство. В процессе разработки муфт определены особые требования к разделке сращиваемых кабелей. Водоблокирующие элементы кабелей при разделке концов сохраняются и используются при формировании влагозащищённого сростка жил. Муфты имеют пластмассовые корпуса. Корпус состоит из оголовника и кожуха. На оголовнике располагаются патрубки для ввода основного и ответвляющихся кабелей. В комплект муфты входят монтажные детали и материалы, обеспечивающие герметизацию вводов кабелей и корпуса муфты, а также детали и материалы, обеспечивающие изолирование скруток жил и восстановление поясной изоляции с влагозащитой. При установке в котлованах разветвительные муфты защищаются муфтами пластмассовыми защитными (МПЗ). Пространство между корпусами разветвительной и защитной муфт заливается расширяющимся вспенивающимся герметиком Вилад-31.
