Модуль кроссовый поворотный П-24SC-12SC/SM-12SC/UPC ВОКС-ФП, ССД 131004-00155

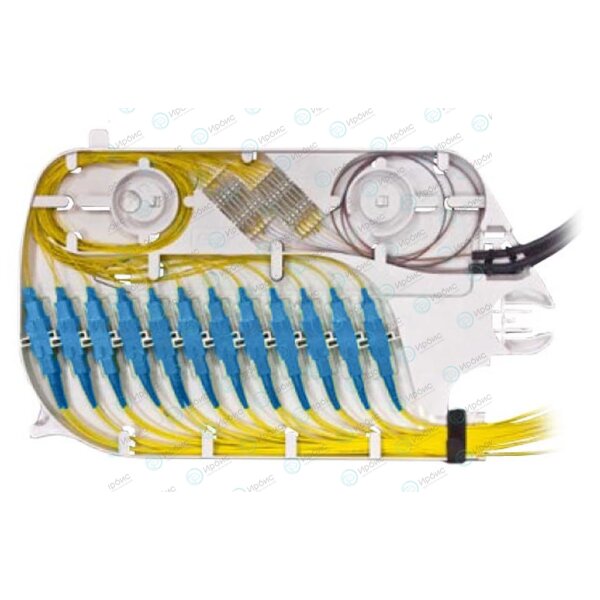

Кроссовые модули поворотного типа («П») устанавливаются в кроссовых шкафах серии ВОКС-ФП для осуществления монтажа и кросс-коммутации оптических волокон (ОВ). Кроссовый модуль представляет собой кассету, на которой выделены зоны для монтажа/ выкладки и коммутации ОВ, разделенные адаптерными портами. В смонтированном состоянии модули размещаются внутри конструктива шкафа, при этом доступа к зонам монтажа и коммутации нет. При обслуживании кросса поворот модуля обеспечивает удобный доступ к зоне монтажа ОВ и к адаптерам. Для осуществления монтажа модуль снимается с конструктива и за счет запаса длины ОВ в транспортных трубках выносится из шкафа на монтажный стол. Установка модуля в шкаф ВОКС-ФП предыдущего поколения подразумевает применение кроссовых блоков типа КБ4-П, КБ6-П, соответственно на 4 или на 6 кроссовых модулей. С 2016 г. поставляется модернизированный вариант шкафа, в котором кроссовые блоки не используются. Кроссовые модули устанавливаются непосредственно в конструктив модернизированного шкафа.
