Модуль кроссовый поворотный П-08SC-08SC/APC-08SC/APC ВОКС-У, ССД 131004-00193

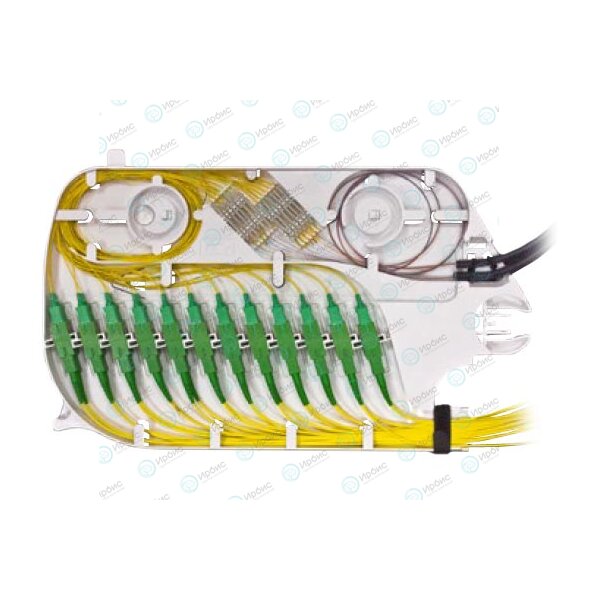

Кроссовые модули поворотного типа («П») устанавливаются в кроссовых шкафах серии ВОКС-УФП для осуществления монтажа и кросс-коммутации оптических волокон (ОВ). Кроссовый модуль представляет собой кассету, на которой выделены зоны для монтажа/ выкладки и коммутации ОВ, разделенные адаптерными портами. В смонтированном состоянии модули размещаются внутри конструктива шкафа, при этом доступа к зонам монтажа и коммутации нет. При обслуживании кросса поворот модуля обеспечивает удобный доступ к зоне монтажа ОВ и к адаптерам. Для осуществления монтажа модуль снимается с конструктива и за счет запаса длины ОВ в транспортных трубках выносится из шкафа на монтажный стол. Для установки модуля в шкаф ВОКС-УФП используются кроссовые блоки («корзины») типов КБ4-П, КБ6-П, на 4 или на 6 кроссовых модулей соответственно. Кроссовые модули ВОКС-УФП не взаимозаменяемы с модулями, используемыми в кроссах ВОКС-ФП, ВОКС-ФП-СТ, т.к. имеют другую комплектацию.
