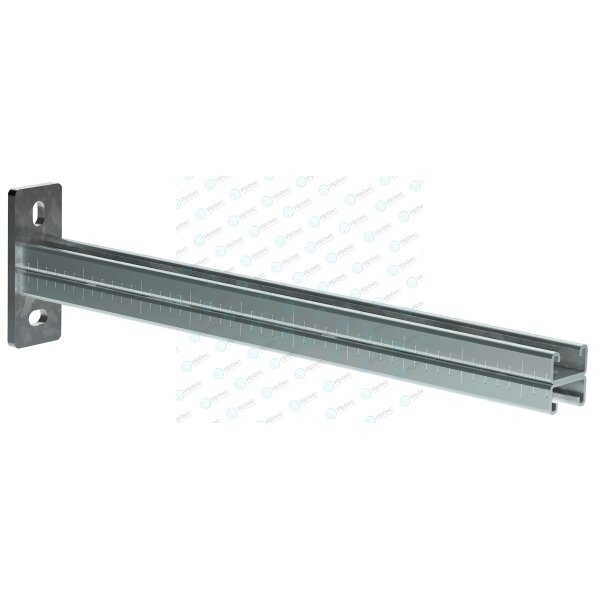

Консоль STRUT двойная 41х21-500 EZ IEK

Name: Консоль STRUT двойная 41х21-500 EZ IEK
Brand: IEK
Availability: InStock

Подходит для лотка шириной: 500 мм

Модель или исполнение: Консоль для крепления к стене и/или в профиль

Защитное покрытие поверхности: Оцинковка по методу Сендзимира

Ударная прочность по ГОСТ Р 52868: ≥ 10 Дж

Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2

Ширина STRUT профиля: 41 мм

Код товара:

Артикул производителя: CLM50D-CSD-41-21-05

Остаток: 0

Подробнее на B2B

Доставка транспортной компанией или самовывоз со склада любого филиала

Описание Характеристики

Консоль STRUT является неотъемлемой частью STRUT-системы и используется для монтажа кабеленесущих систем, систем отопления, вентиляции и кондиционирования, а также при монтаже электротехнического оборудования. Консоль STRUT изготавливается из STRUT-профиля толщиной 2,5 мм, поэтому обладает высокими показателями безопасной рабочей нагрузки. Консоль STRUT может быть смонтирована к вертикальным и горизонтальным опорным конструкциям, а также в STRUT-профиль или подвес потолочный STRUT с помощью канальной гайки.

Подходит для лотка шириной

500 мм

Модель или исполнение

Консоль для крепления к стене и/или в профиль

Защитное покрытие поверхности

Оцинковка по методу Сендзимира

Ударная прочность по ГОСТ Р 52868

≥ 10 Дж

Климатическое исполнение

У2, ХЛ2, УХЛ2, ОМ2

Ширина STRUT профиля

41 мм

Материал

Сталь

Толщина цинкового покрытия

≥ 10 мкм

Толщина цинкового покрытия

≥ 10 мкм

Цвет

Светло-серый

Высота STRUT профиля

21 мм

Толщина пластины

8 мм

Длина

558 мм

Вес

2.00 кг

Монтажная температура

-50...+40 °C

Класс стойкости к коррозии по ГОСТ Р 52868

Вид или марка материала

Сталь оцинкованная

Температура эксплуатации

-50...+40 °C

Подробнее на B2B
