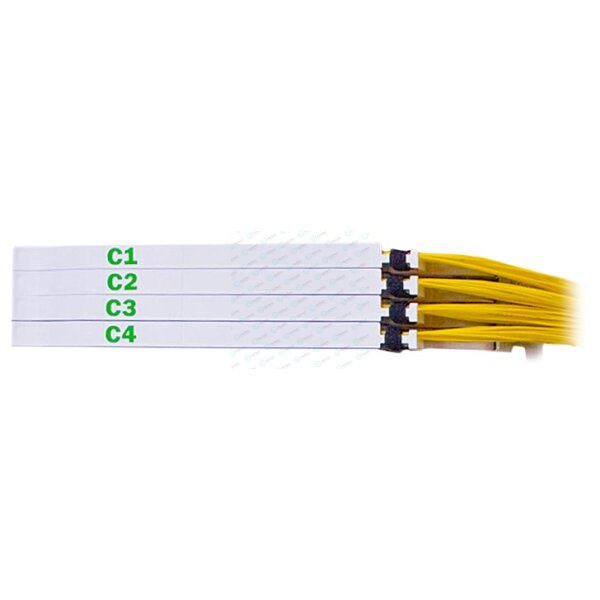

Блок кроссовый 4 модуля П КБ4-96SC-96SC/APC-96SC/APC ВОКС-ФП-СТ, ССД 131004-00293

Предназначен для установки на открытые стойки волоконно-оптической коммутационной системы с фронтальным доступом ВОКС-ФП-СТ. Конструктивной особенностью данного решения является монтаж и кросс-коммутация ОВ в поворотных кроссовых модулях, объединенных в кроссовые блоки. В модуле выделено место для укладки ОВ и размещения адаптеров (до 24 SC или LC). В собранном состоянии модули размещаются в блоке горизонтально, при этом фронтально расположенные адаптеры закрыты передней стенкой модуля. При повороте модуля обеспечивается удобный доступ к адаптерам и пигтейлам. Для монтажа модуль свободно снимается с блока за счет запаса длины транспортных трубок. В стойке ВОКС-ФП-СТ можно установить 12 кроссовых блоков на 4 кросс-модуля или 9 кроссовых блоков на 6 кросс-модулей.
