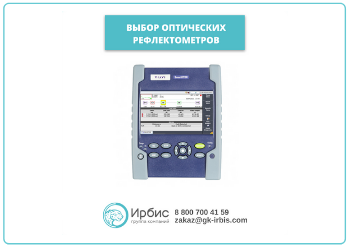

15 июля 2020 Выбор оптических рефлектометров

Оптический рефлектометр является одним из самых важных и распространенных устройств для диагностики ВОЛС и выявления проблемных участков в оптоволоконных линиях связи. Выбор данного устройства зависит от многих критериев, факторов и требуемых задач. Давайте поговорим о них 👇

Критерии выбора зависят в первую очередь от поставленных задач. Необходимо определить максимальную длину проверяемой ВОЛC, какой тип оптического волокна будет диагностироваться – одномодовое SM или многомодовое – MM и определиться с рабочими длинами волн 850, 1300, 1310, 1490, 1550, 1625, 1650 нм. После этого, в зависимости от того какие функции предполагаемо должно выполнять устройство, происходит его выбор по следующим критериям:
📌Динамический диапазон
Величина данного параметра показывает максимальное затухание линии, которую оптический рефлектометр способен увидеть полностью. Выбор этого диапазона зависит от текущих задач.
📌Мертвые зоны
После каждого отражающего события на рефлектограмме возникают мертвые зоны. Чем меньше мертвая зона – тем лучше. В характеристиках оптических рефлектометров отражается мертвая зона, измеренная при минимальной ширине импульса. При необходимости сравнения рефлектометров будет корректно сравнивать их мертвые зоны с привязкой к минимальной ширине зондирующего импульса прибора.
