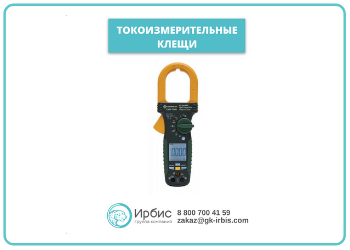

03 августа 2020 Токоизмерительные клещи

Токоизмерительные клещи – важнейший инструмент при измерении тока!
Давайте рассмотрим, каких видов бывают клещи, на чем основан их принцип действия, а также о типах и методах их измерений 👇

📌Как уже было сказано выше, токоизмерительные клещи – это прибор для измерения тока. Причем с возможностью его измерения без разрыва электрической цепи.
Измеряемый ток порождает магнитное поле, которое как раз и измеряется токоизмерительными клещами. На этом основан их принцип действия.
Вообще, в классическом исполнении, данный прибор позволяет измерять только переменный ток, реагируя не на сам ток, а на скорость его изменения.
Современные же токоизмерительные клещи основаны на прямом измерении магнитного поля. С их помощью можно измерять ток произвольной формы, в том числе и постоянный ток.

📌Токоизмерительные клещи различают по принципу действия, существуют клещи на основе трансформатора тока и клещи с датчиком Холла.
Их основное различие в виде измеряемого тока – клещи на основе трансформатора могут измерять только переменный ток, когда как клещи с датчиком Холла имеют возможность измерять как переменный, так и постоянный ток.

📌К преимуществам такого прибора можно отнести, его компактность, возможность простого измерения в высоковольтных цепях (вплоть до 10 кВ), возможность измерять ток очень большой силы, а также измерение тока без разрыва цепи, о чем было рассказано ранее.
