13 июля 2020 Оптические рефлектометры

Сегодня мы поговорим об оптических рефлектометрах, приборах, которые активно применяются при работе с ВОЛС 👇

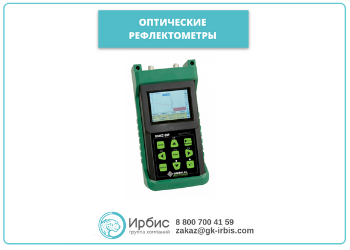

📌Оптический рефлектометр – это прибор, который способен измерять параметры ВОЛС, и определять проблемы и неисправности в оптическом волокне.
Данное устройство излучает оптические импульсы в оптическое волокно, эти импульсы отражаются, тем самым давая возможность провести их анализ.
Полученные измерения формируются в рефлектограмму.
Проанализировав принятые искаженные импульсы, можно определить затухание сигнала в волоконно-оптической линии, ее длину, потери на соединителях и коннекторах, а также расстояние до мест неоднородностей волокна, что может быть связано с обрывом или изменением его структуры.
📌Некоторые возможности современного рефлектометра:
- Проведение тестирования ВОЛС в автоматическом режиме;
- Определение длины оптической линии, а также расстояния до точек неоднородностей оптоволокна;
- Определение величин возвратных потерь и величин отраженного сигнала;
- Расчет затухания линии
и другие возможности.
Полезной возможностью является сравнение текущей рефлектограммы с рефлектограммой полученной ранее, что позволяет проанализировать и обнаружить отклонения в параметрах линии с течением времени.

Также стоит отметить, что оптические рефлектометры могут быть в нескольких конструктивных исполнениях - как самостоятельные устройства и как платы (приставки) для ноутбука, компьютера или мобильных устройств.
